Tipos de estructuras.

Las estructuras se pueden dividir en dos grupos según la posición de sus elementos (horizontal-vertical) o la movilidad de sus elementos (rígidas-verticales).

o                   Estructuras horizontales y verticales:

Las estructuras verticales son aquellas en las que los elementos que soportan los mayores esfuerzos están colocados en posición vertical.

Las estructuras horizontales son aquellas en las que los elementos que soportan los mayores esfuerzos se hallan colocados horizontalmente. En este tipo de estructuras los elementos sometidos a mayor esfuerzo trabajan a flexión. En las estructuras horizontales se emplean figuras geométricas curvas como el arco

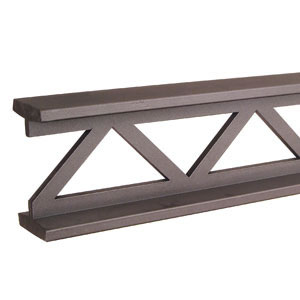

Viga

o                   Estructuras rígidas y estructuras articuladas:

Las estructuras rígidas son aquellas que no se deforman cuando se les aplica diferentes fuerzas, excepto si sus elementos se rompen.

Las estructuras articuladas son aquellas en las que cuando se les aplica una fuerza, la estructura se deforma, controladamente, al desplazarse los elementos que la integran.

El triangulo es un estructura rígida, en cambio las formas como el cuadrado, pentágono, hexágono, etc...Pueden articularse por sus vértices. A pesar de ello se pueden transformar en estructuras rígidas si les añadimos algún elemento como puede ser una escuadra, cartelas, arcos, tirantes, barras puestas de forma que la figura quede compuesta de varios triángulos, etc... Que dan rigidez a la figura.

o                   Estructuras reticulares:

Una característica de las estructuras es que normalmente están constituidas de varios elementos unidos entre sí. Para que una estructura sea efectivamente rígida, es decir no deformarse cuando esta sometida a cargas.

Si unimos tres varillas entre sí, veremos que se obtiene una estructura relativamente rígida, que tiene gran resistencia a la deformación.

Mientras que si unimos cuatro varillas formando un cuadrado se obtiene una estructura que se puede deformar fácilmente.

En síntesis el triangulo es de las configuraciones la más estable.
