ARMADO DEL POSA PAVA

MATERIALES UTILIZADOS EN EL PROYECTO

PROYECTO TECNOLÓGICO

Nuestro proyecto es llegar a realizar un posapava...
Acá se los dejamos para que lo puedan ver, y esperamos que en algun momento de la vida les sirva.
https://docs.google.com/document/d/10wnVhnh6WhKGs-Z2E1KlEzSreKC2IL5ztVoDdn_L4s0/edit?hl=en

ANALISIS DEL PRODUCTO

Nosotras elegimos para analizar la trincheta, ya que el tema que nos toco para el blog era máquinas, herramientas y estructuras.
La trincheta es una herramienta de trabajo, que sirve para cortar.
Acá les dejamos dicho analisis:
https://docs.google.com/document/d/1QhmI3avs-PcmzxVFd8VlE3JRakCYNXEwth0_PFbMuA0/edit?hl=en

Bibliografía utilizada

http://es.wikipedia.org/wiki/M%C3%A1quina.

http://es.wikipedia.org/wiki/Herramienta.

http://html.rincondelvago.com/clasificacion-de-herramientas.html

http://es.wikipedia.org/wiki/Estructura

http://zip.rincondelvago.com/00020131.

Apuntes de la cátedra de tecnología

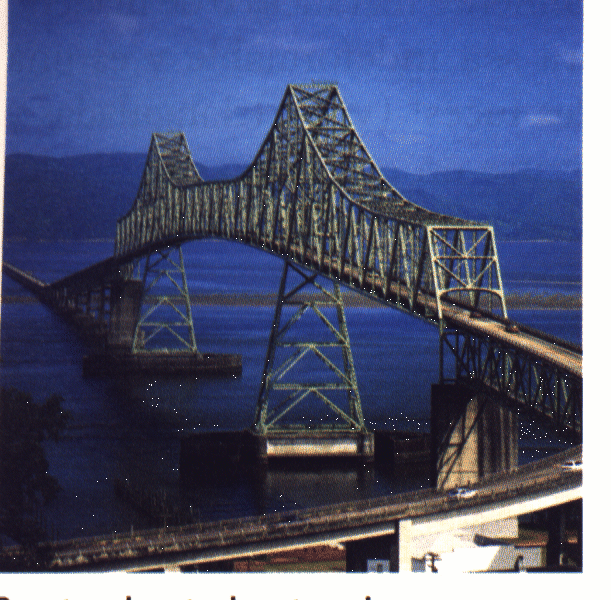

Ejemplos de Estructuras.

Caracteristicas y partes de las estructuras.

Para el diseño y construcción de las estructuras hay que tener en cuenta las propiedades mecánicas de los materiales y el tipo de esfuerzos al que van a estar sometidos estos.

Algo que también hay que tener en cuenta es la estabilidad de la estructura, para ello hay que tener en cuenta la situación centro de gravedad y la amplitud de su base de apoyo.

Centro de gravedad es el punto donde confluye la fuerza resultante de la suma de todas las fuerzas que constituyen el peso del cuerpo o estructura. Para hallarlo hay que hacer las medianas de cada uno de sus lados (hallar el baricentro). Contra más cerca del suelo este más estabilidad tendrá la estructura.

®                Partes: En las grandes estructuras podemos distinguir: vigas, apoyos o vínculos, columnas y tensores.

Viga: elemento estructural dispuesto horizontalmente o un poco inclinado, cuya dimensión transversal es pequeña en comparación con la longitudinal, y que esta destinado a soportar cargas, pueden constituirse de distintos materiales tales como madera, metal, hormigón armado, etc

Apoyo o vinculo: dispositivos de enlace que vinculan la estructura con un elemento fijo generalmente llamado tierra. Existen tres clases: el apoyo fijo, el apoyo móvil y el empotramiento (o la soldadura).

Columna: pilar o apoyo vertical que sirve de sostén a una carga principalmente cargas verticales.

Tensor: elemento que sirve para tensar o mantener tenso (ejemplo: cable, cuerda, etc). Resiste únicamente esfuerzos de tracción; suele ser de acero.

Tipos de estructuras.

Las estructuras se pueden dividir en dos grupos según la posición de sus elementos (horizontal-vertical) o la movilidad de sus elementos (rígidas-verticales).

o                   Estructuras horizontales y verticales:

Las estructuras verticales son aquellas en las que los elementos que soportan los mayores esfuerzos están colocados en posición vertical.

Las estructuras horizontales son aquellas en las que los elementos que soportan los mayores esfuerzos se hallan colocados horizontalmente. En este tipo de estructuras los elementos sometidos a mayor esfuerzo trabajan a flexión. En las estructuras horizontales se emplean figuras geométricas curvas como el arco

Viga

o                   Estructuras rígidas y estructuras articuladas:

Las estructuras rígidas son aquellas que no se deforman cuando se les aplica diferentes fuerzas, excepto si sus elementos se rompen.

Las estructuras articuladas son aquellas en las que cuando se les aplica una fuerza, la estructura se deforma, controladamente, al desplazarse los elementos que la integran.

El triangulo es un estructura rígida, en cambio las formas como el cuadrado, pentágono, hexágono, etc...Pueden articularse por sus vértices. A pesar de ello se pueden transformar en estructuras rígidas si les añadimos algún elemento como puede ser una escuadra, cartelas, arcos, tirantes, barras puestas de forma que la figura quede compuesta de varios triángulos, etc... Que dan rigidez a la figura.

o                   Estructuras reticulares:

Una característica de las estructuras es que normalmente están constituidas de varios elementos unidos entre sí. Para que una estructura sea efectivamente rígida, es decir no deformarse cuando esta sometida a cargas.

Si unimos tres varillas entre sí, veremos que se obtiene una estructura relativamente rígida, que tiene gran resistencia a la deformación.

Mientras que si unimos cuatro varillas formando un cuadrado se obtiene una estructura que se puede deformar fácilmente.

En síntesis el triangulo es de las configuraciones la más estable.

ESTRUTUCTURAS: definición.

Se entiende por estructura un conjunto de partes o elementos vinculados entre sí de manera adecuada para formar un todo que cumple determinada función.

La estructura es un elemento o conjunto de elementos unidos entre si, con la finalidad de soportar diferentes tipos de esfuerzos.

Ejemplos de Herramientas

Herramientas para medir y comprobar: Cinta métrica.



Herramientas para soldar: Soldadora eléctrica.

Herramientas para cortar: Cortatubos.



Herramientas para taladrar: Barrena.



Herramientas de sujeción: Alicate.



Herramientas de trazado: Granete.

Herramientas para atornillar o desatornillar: Destornilladores.

Herraminetas para serrar: Serruchos.

 Herramientas para rebajar o trocear: Gubia.

 Herraminetas para limar: Escofina.



HERRAMIENTAS: Definición y caracteristicas

Una herramienta es un objeto elaborado a fin de facilitar la realización de una tarea mecánica que requiere de una aplicación correcta de energía.

El término herramienta, en sentido estricto, se emplea para referirse a utensilios resistentes (hechos de hierro), útiles para realizar trabajos mecánicos que requieren la aplicación de una cierta fuerza física.

Ejemplos de máquinas: de coser e imprenta.

Mecanismos de transmisión y de transformación de movimientos

Entendemos por mecanismos un conjunto de elementos, vinculados entre sí, capaces de transmitir un movimiento, modificando la trayectoria y/o la velocidad.

Los movimientos pueden ser:

-          Movimiento de rotación: los diferentes puntos del cuerpo que se mueven describen circunferencias cuyos centros se encuentran sobre una recta fija, llamada árbol o eje de rotación.

-          Movimiento de traslación: los diferentes puntos del cuerpo que se mueven describen trayectorias paralelas entre sí y de igual longitud.

Caracteristicas y Tipos de Maquinarias

Se pueden distinguir tres características que definen su comportamiento, que son:

1. Generadoras de movimiento, objetos o algún tipo de prestación.
2. Capaces de transformar y aprovechar fuentes de energía de manera que sean utilizables para efectuar trabajos.
3. Cierto grado de autonomía que les permita realizar operaciones por sí mismas (automatismo)

Tipos de maquinarias: Maquinarias Simples:

Definición: son las máquinas de una sola pieza. Se habla de cinco tipos de maquinas simples: el plano inclinado, la cuña, el tornillo, la palanca y la rueda.

Torno: Consiste esencialmente en un cilindro alrededor del cual se arrolla una cuerda cable o cadena en cuyo extremo actúa la resistencia, solidaria al cilindro hay una manivela. Este dispositivo permite elevar grandes pesos con menor esfuerzo del que seria necesario si se lo elevaría directamente.

Polea: Es una rueda que puede girar libremente alrededor de su eje y en cuyo contorno se adapta una rueda flexible. Cuando el dispositivo se mantiene fijo hablamos de polea fija, cuando el dispositivo se puede desplazar, estando soportado por la rueda, hablamos de polea móvil.

Palanca: Es una barra rígida, con un punto de apoyo sobre el cual puede bascular, y que cumple con la condición de que una fuerza F, llamada también potencia, que aplicada en un punto de la barra, pueda equilibrar o vencer una fuerza R (resistencia) actuando en otro punto de la barra.

La palanca le permite al hombre aprovechar mejor su propia fuerza y en muchos casos mover objetos grandes y/o muy pesados con menor esfuerzo.



Plano Inclinado: Es una máquina simple que se utiliza para reducir el esfuerzo necesario para levantar un cuerpo (vencer la fuerza de gravedad), esta fuerza será menor cuanto menor sea la relación entre la altura del plano y la longitud del mismo.

Cuña: Es un cuerpo solido, de forma prismatica, de seccion triangular.

La cuña se basa en el mismo principio que el plano inclinado; cuando en un cuerpo se introduce una cuña con una fuerza que actua perpendicularmente a la cabeza, esta fuerza se descompone en dos, que facilita la apertura y la penetración de la misma.

MAQUINAS: Definicion y constitución

MÁQUINAS:  son un conjunto de piezas o elementos móviles y fijos, cuyo funcionamiento posibilita aprovechar, dirigir, regular o transformar energía o realizar un trabajo con un fin determinado. Se denomina maquinaria al conjunto de máquinas que se aplican para un mismo fin y al mecanismo que da movimiento a un dispositivo.

Los elementos que componen una máquina son:

·                                 Motor: es el mecanismo que transforma la energía para la realización del trabajo requerido.

Conviene señalar que los motores también son máquinas, en este caso destinadas a transformar la energía original (eléctrica, química, potencial, cinética) en energía mecánica en forma de rotación de un eje o movimiento alternativo de un pistón. Aquellas máquinas que realizan la transformación inversa, cuando es posible, se denominan máquinas generadoras o generadores y aunque pueda pensarse que se circunscriben a los generadores de energía eléctrica, también deben incluirse en esta categoría otro tipos de máquinas como, por ejemplo, las bombas o compresores.

Evidentemente, en ambos casos hablaremos de máquina cuando tenga elementos móviles, de modo que quedarían excluidas, por ejemplo, pilas y baterías.

1. MÁQUINAS:
1. Definición
2. Constitución
3. Características
4. Tipos de maquinarias: maquinas simples:

                                                               i.      Definición

                                                              ii.      Tipos: Torno, Polea y Palanca

5. Mecanismos de transmisión y de transformación de movimientos
6. Ejemplos

2.      HERRAMIENTAS:

a.      Definición

b.      Características

c.      Tipos

d.      Ejemplos

3.      ESTRUCTURAS:

a.      Definición

b.      Tipos

c.      Características: partes

d.      Ejemplos
